[이항준의 소방내진] 수직ㆍ수평직선배관의 정의

이항준 소방기술사(에듀파이어기술학원장) | 기사입력 2022/11/10 [13:25]

[이항준의 소방내진] 수직ㆍ수평직선배관의 정의

이항준 소방기술사(에듀파이어기술학원장) | 입력 : 2022/11/10 [13:25]

▲ 이항준 소방기술사(에듀파이어기술학원장)

‘소방시설의 내진설계 기준’ 제3조에는 ‘수직직선배관’과 ‘수평직선배관’에 대해 다음과 같이 정의돼 있다.



‘수직직선배관’은 중력방향으로 설치된 주배관, 교차배관, 가지배관 등으로서 어떠한 방향전환도 없는 직선배관이다. 다만 방향전환 부분의 배관길이가 상쇄배관(offset) 길이 이하인 경우 하나의 수직직선배관으로 간주한다.



‘수평직선배관’은 수평방향으로 설치된 주배관, 교차배관, 가지배관 등으로 어떠한 방향전환도 없는 직선배관이다. 다만 방향전환 부분의 배관길이가 상쇄배관(offset) 길이 이하인 경우 하나의 수평직선배관으로 간주한다.



지진발생 시 수직과 수평배관의 변위는 각기 다르다. 개정된 ‘소방시설의 내진설계 기준’에서 가장 명확히 하는 게 바로 수직ㆍ수평직선배관 구분이다.



영향구역법에 따라 상호 간 영향을 받지 않도록 견고히 고정한 후 어쩔 수 없이 발생하는 변위를 상쇄하고자 하는 목적으로 수직ㆍ수평배관 연결부에 지진분리이음(그루브조인트)을 설치해 변위 전달을 감쇄하면서 배관을 보호할 수 있도록 하고 있다.

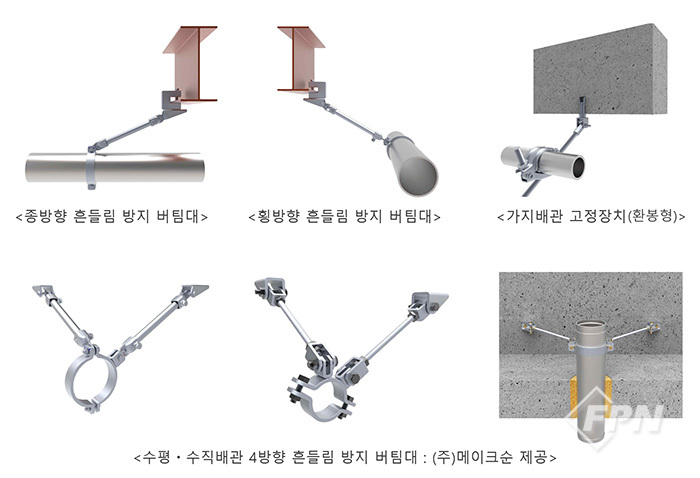

‘가지배관 고정장치’는 지진거동특성으로부터 가지배관의 움직임을 제한해 파손, 변형 등을 예방하는 와이어타입, 환봉타입의 고정장치다. 흔들림 방지 버팀대와 동일한 목적으로 가지배관을 보호하기 위해 설치한다.



버팀대에 비해 완화 적용이 가능하지만 45° 각도에서 환봉타입은 1340N, 와이어타입은 1960N 인장하중을 견디는 제품을 사용해야 한다. 참고로 한국소방산업기술원에는 별도의 시험 규정이 없다. 비영리 공인기관에 시험을 통과한 제품을 사용해야 한다.



수신기(중계반을 포함한다), 동력제어반, 감시제어반 등을 일컬어 ‘제어반등’이라 부른다. 내진용으로 검증(AC 156 등 비구조 요소에 대한 진동대 시험 등) 받은 제품을 적용해야 하므로 설치 시 이를 반드시 확인해야 한다.





이항준 소방기술사(에듀파이어기술학원장)
