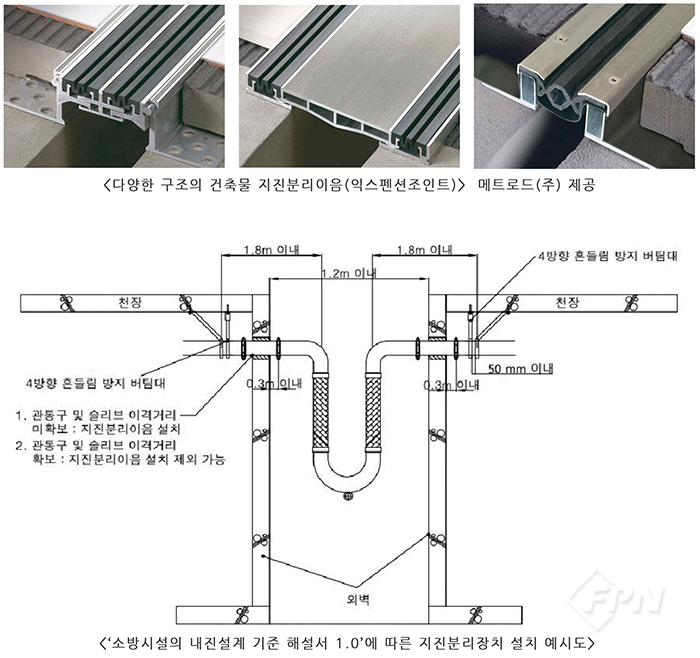

건축물에 지진분리이음(익스팬션조인트)을 설치할 경우 전제해야 하는 조건이 있다. 바로 동적구조해석 등에 의한 건축물 자체 변위의 확인이다.
건축 구조물에서 발생하는 변위보다 지진분리장치의 변위량이 커야만 소화배관을 보호할 수 있다. 특히 배관이 관통부를 지나면 구경과 상관없이 지진분리장치를 설치해야 한다.
‘소방시설의 내진설계 기준’에는 지진분리장치가 ‘지진 발생 시 건축물의 지진분리이음 설치 위치와 지상에 노출된 건축물 사이 등에서 발생하는 상대 변위에 대응하기 위해 모든 방향에서의 변위를 허용하는 커플링, 플렉시블 조인트, 관부속품 등의 집합체’라고 정의돼있다. 현장 설치 시 모든 방향에서 변위가 이뤄지는지 확인해야 하는 이유이기도 하다.
두 개의 건물이 있다고 가정할 경우 지진이 발생하면 두 건물에 미치는 진동 주기는 서로 다르다. 두 건물 사이에 배관이 지상에 노출된 상태로 연결될 경우 서로 다른 진동 주기에 대응하기 위해 지진분리장치를 설치해야 한다. 주의할 점은 반드시 인증서나 시험성적서 등을 받은 제품인지 반드시 확인해야 한다는 점이다.
