지난 8월호에서는 관측된 구조대상자의 위치를 지도상에서 파악하는 방법을 소개했다. 이번 호에는 구조대상자의 지도상 위치를 바탕으로 현장의 그 위치를 찾아가는 방법들을 소개하고자 한다.



그 방법들은 지도와 나침반 중 어떤 걸 이용해 방향을 찾는지와 지도상 내 위치가 파악됐는지의 여부에 따라 네 가지로 나눌 수 있다.



다음의 설명에서 미지점이 바로 구조대상자의 위치라고 보면 된다.



지도상의 내 위치 파악이 되는 상황에서 지도정치를 이용하는 방법

▲ [그림 1]

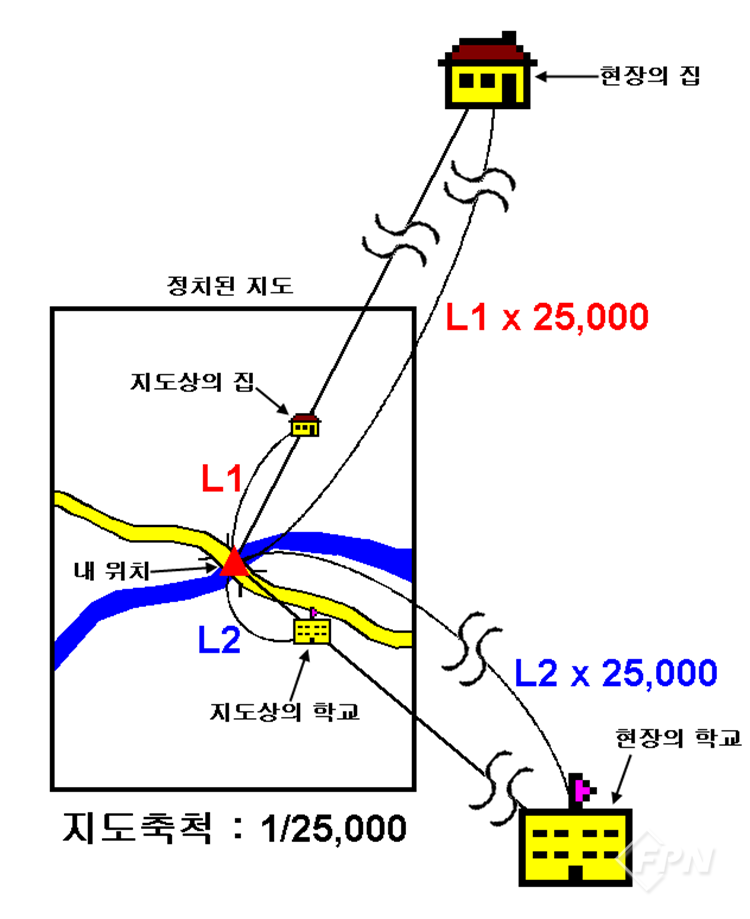

[그림 1]과 같이 정치된 지도에서 내 위치를 기준으로 지도상의 특정 지형지물을 향해 직선을 긋고 그 직선을 현장으로 계속 연장하면 그 방향에 해당 지형지물이 존재한다. 그리고 지도상의 내 위치와 특정 지형지물 간의 거리에 지도 축척의 역수를 곱하면 현장의 내 위치와 해당 지형지물 간의 실제 거리가 된다.



예를 들어 1/25,000 축척의 지도에서 거리가 4㎝인 경우 실제 거리는 4㎝×25,000=100,000㎝, 즉 1㎞가 된다. 이렇게 지도정치와 지도상 내 위치가 파악되면 지도상에 표기된 미지점의 방향과 거리를 직관적으로 파악할 수 있다.



▲ [그림 2]

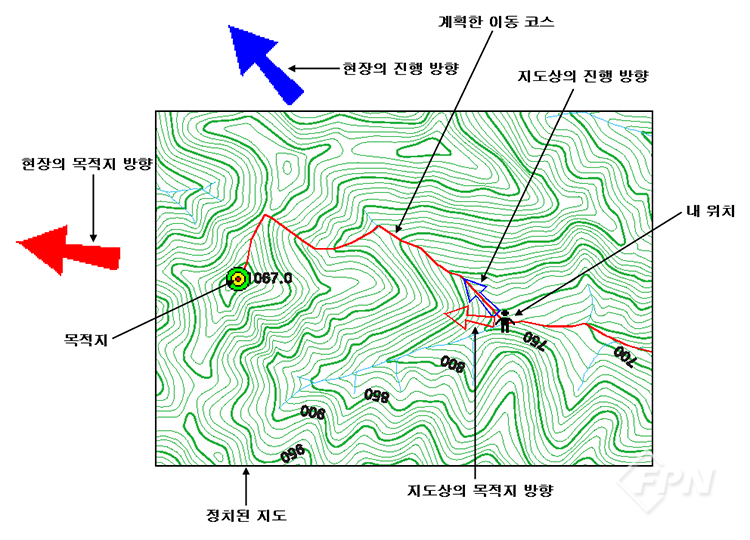

물론 [그림 2]와 같이 현장의 목적지 방향(빨간색 화살표)을 파악하더라도 실제 현장에는 험난한 지형과 장애물이 존재할 수 있으므로 목적지 방향으로 이동하기 어려운 경우가 많다.



이때 지도에 나타난 지형지물을 고려해 가장 최적의 지도상 진행 방향을 파악하고 현장의 그 방향(파란색 화살표)으로 이동해야 한다.



지도상의 내 위치 파악이 되는 상황에서 나침반을 이용하는 방법



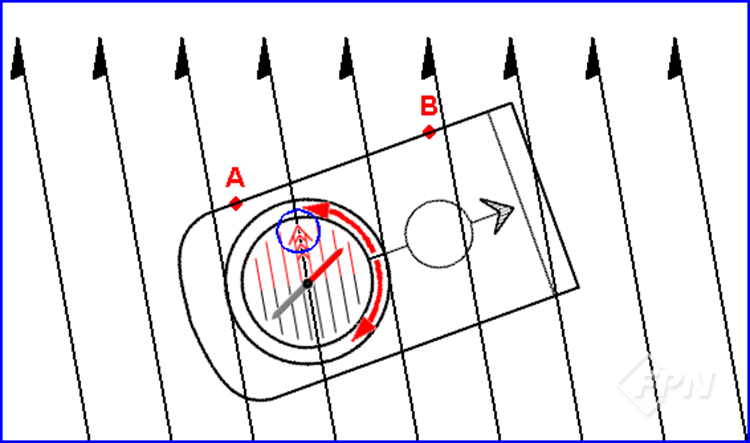

▲ [그림 3]



우선 지난 2021년 4월호에서 소개했던 [그림 3]의 ‘지도상의 방위각 측정’을 통해 지도상에서 내 위치(A)를 기준으로 미지점(B)의 방위각을 측정한다.



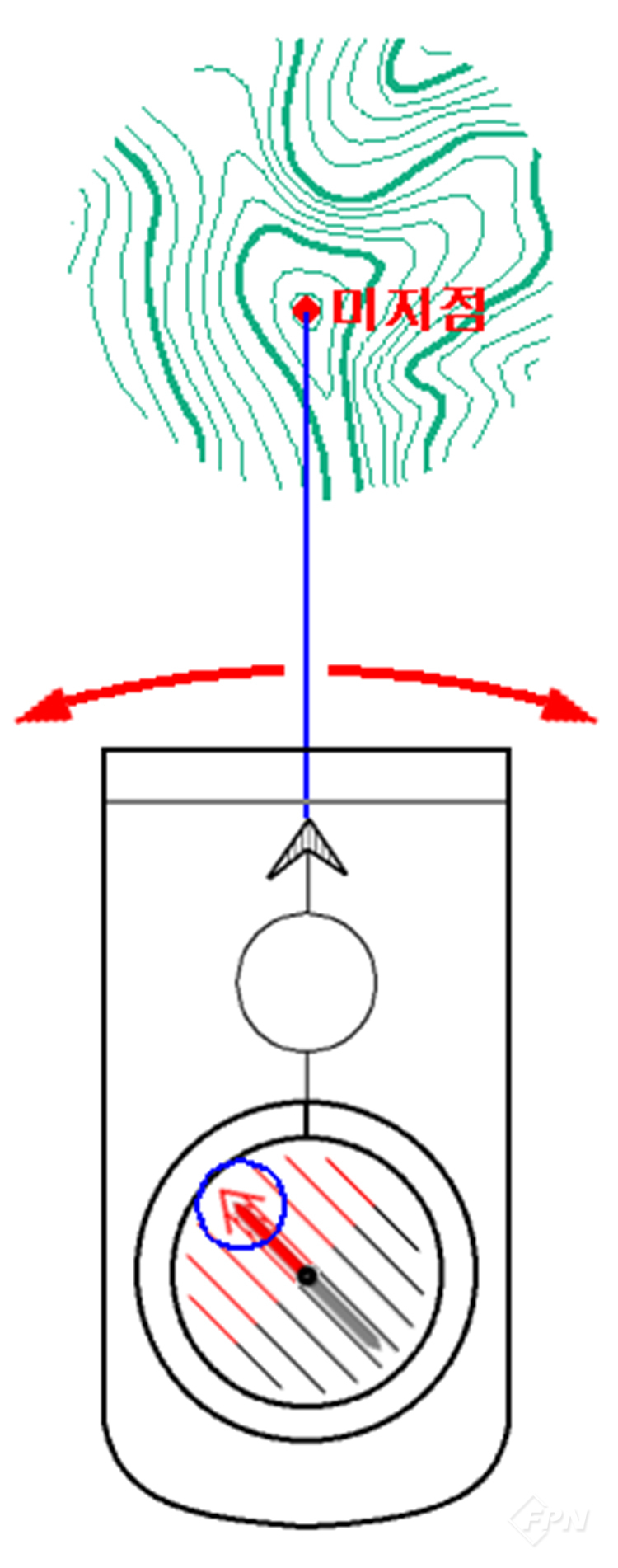

▲ [그림 4]

그런 다음 2021년 4월호에서 소개했던 [그림 4]의 ‘미지점 방위각의 방향 찾기’를 통해 현장의 미지점 방향을 찾을 수 있다.



지도상의 내 위치 파악이 안 되는 상황에서 지도정치를 이용하는 방법

1. 미지점의 위치가 선형 지형지물상일 경우



▲ [그림 5]

먼저 지도상의 미지점에서 선형 지형지물이 진행해 가는 방향의 직각 방향에 한 기지점을 선정한 후 [그림 5]와 같이 미지점에서 해당 기지점까지 직선을 그린다. 현장에서 지도정치를 한 후 지도상 미지점에서 지도상 기지점까지의 직선 방향과 현장의 기지점 방향을 비교해 본다.



이때 기지점 방향이 직선 방향에 대해 오른쪽으로 치우칠 경우 두 방향이 일치할 때까지 선형 지형지물을 따라 오른쪽 방향으로 이동한다. 기지점 방향이 직선 방향에 대해 왼쪽으로 치우치면 두 방향이 일치할 때까지 선형 지형지물을 따라 왼쪽 방향으로 이동한다. 두 방향이 일치하면 그 지점이 바로 미지점의 위치다.



2. 미지점의 위치가 점형 또는 면형 지형지물상일 경우



▲ [그림 6]

먼저 지도상의 미지점에서 각각 90° 정도의 방향 차이가 나는 두 기지점을 선정한 후 [그림 6]과 같이 미지점에서 각각의 기지점까지 직선을 그린다. 현장에서 지도정치를 한 후 지도상 미지점에서 지도상 각 기지점까지의 직선 방향과 현장의 각 기지점 방향을 비교해 본다.



이때 기지점 방향이 직선 방향에 대해 오른쪽으로 치우칠 경우 두 방향이 일치할 때까지 오른쪽 방향으로 이동한다. 기지점 방향이 직선 방향에 대해 왼쪽으로 치우치면 두 방향이 일치할 때까지 왼쪽 방향으로 이동한다. 두 기지점 방향에 대해 각 직선 방향이 모두 일치하면 그 지점이 바로 미지점의 위치다.



지도상의 내 위치 파악이 안 되는 상황에서 나침반을 이용하는 방법

1. 미지점의 위치가 선형 지형지물상일 경우



▲ [그림 7]

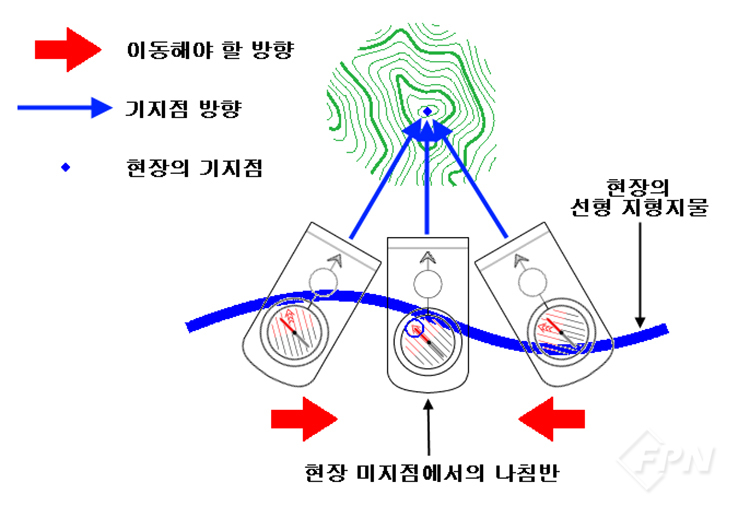

먼저 지도상의 미지점에서 선형 지형지물이 진행해 가는 방향의 직각 방향에 한 기지점을 선정한 후 지도상에서 나침반으로 미지점을 기준으로 기지점 방위각을 측정한다. [그림 7]과 같이 현장의 해당 선형 지형지물을 따라 움직이면서 ‘기지점 방위각의 방향 찾기’를 실시해 해당 방향을 찾아가면 된다.



즉 선형 지형지물상에서 나침반의 진행선이 현장의 기지점을 향하게 했을 때 적침이 북방지시화살표와 일치하는 곳을 찾아가면 그 지점이 바로 미지점의 위치다. 이 방법은 구조대상자의 위치 파악 외에도 능선을 따라 이동할 경우 능선의 분기점 위치를 파악할 때 사용하면 편리하다.



2. 미지점의 위치가 점형 또는 면형 지형지물상일 경우

▲ [그림 8]

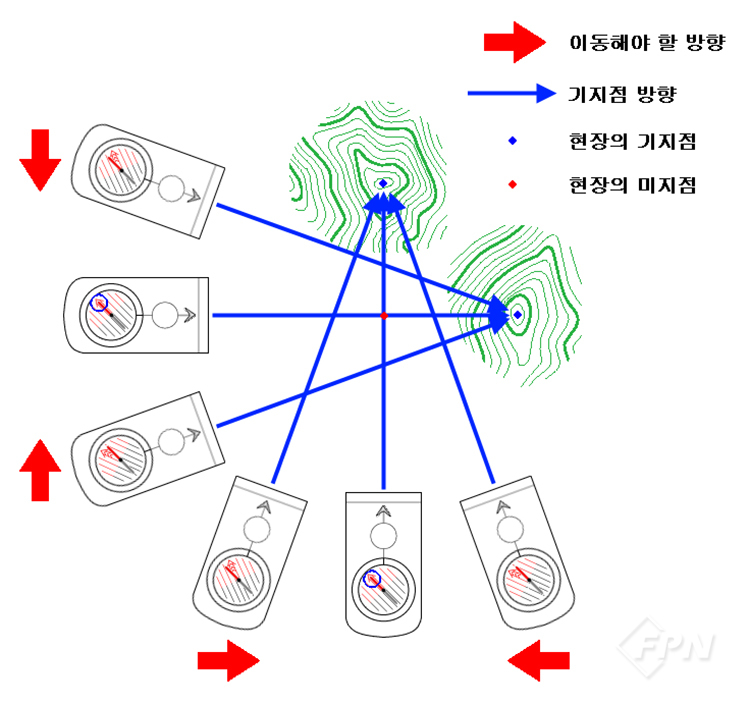

먼저 지도상의 미지점에서 각각 90° 정도의 방향 차이가 나는 두 기지점을 선정한다. 지도상에서 나침반을 이용해 미지점을 기준으로 첫 번째 기지점 방위각을 측정한 후 [그림 8]과 같이 현장에서 ‘기지점 방위각의 방향 찾기’를 실시한다.



즉 나침반의 진행선이 현장의 기지점을 향하게 했을 때 적침이 북방지시화살표와 일치하는 곳을 찾아간다.



이어서 지도상에서 나침반을 이용해 미지점을 기준으로 두 번째 기지점 방위각을 측정한 후 [그림 8]과 같이 현장에서 ‘기지점 방위각의 방향 찾기’를 한다. 이때 첫 번째 기지점 방향 또는 그 반대 방향으로 이동하면서 적침이 북방지시화살표와 일치하는 곳을 찾아간다. 그럼 그 지점이 바로 미지점의 위치다.
